Abzweigkasten 65/40

Abzweigkasten 65/40 aus Stahlbetonfertigteilen, Unterbau LM1 nach DIN-Fachbericht 101, Beton C 35/45 nach EN 206-1

lichte Länge 650 mm
lichte Breite 400 mm
lichte Tiefe 570 mm
Abzweigkasten 65/40
Abzweigkasten 65/40

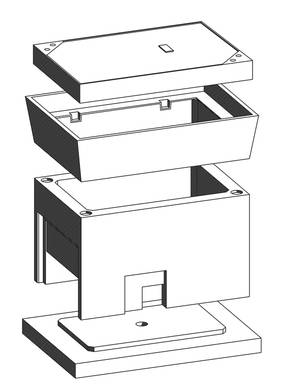

Abzweigkasten 65/40 bestehend aus:

1 Stück Bodenplatte einteilig
1 Stück Kastenrahmen, h = 460 mm
1 Stück Deckelrahmen Belastungsklasse B125 nach EN 124
1 Stück Deckel Kl. B125 nach EN 124 mit Entlüftung

Ergänzungsteile:

Kastenrahmen, h = 390 mm mit je 4 PVC-Muffen DN 100 stirnseitig einbetoniert
Zwischenrahmen, h = 75 mm (für Höhenausgleich)
Zwischenrahmen, h = 150 mm (für Höhenausgleich)
Kabelkanaleinführungsplatten aus Kunststoff Typ Ib, teilbar für Stirnwände 6 x DN 100, (Satz = 2 Stück)
Schmutzschale PVC
Aushebestangen für Schmutzschale (Satz = 2 Stück)
Deckelrahmen Kl. B125/D400 nach EN 124 aufgelegt für auspflasterbare Deckel
Deckel Kl. B125 nach EN 124 ohne Entlüftung
Deckel Kl. B125 nach EN 124 ohne Entlüftung, auspflasterbar
Deckel Kl. D400 nach EN 124 mit Entlüftung
Deckel Kl. D400 nach EN 124 ohne Entlüftung
Deckel Kl. D400 nach EN 124 ohne Entlüftung, auspflasterbar
